Conexiones de acoplador de manguera de compresor de aire neumático de conexión rápida

Conexión rápida Compresor de aire neumático Conexiones de acoplador de manguera

SOBRE NOSOTROS

Shijiazhuang standards rubber products Co., Ltd. se ha centrado en la tecnología de moldeo por inyección, apoyando el sistema principal de tuberías de automóviles para estudiar los productos sin polvo, tubería de metal de unión rápida, comprometido con la válvula de tubería de fluido automotriz (unidireccional, verificación de conector rápido , presión) .

Alcance del negocio

Conector rápido

Tuberia de combustible montaje de línea

Tubo de urea montaje de línea/ Conjunto de tubo SCR Adblue

Autopartes de plastico

INTRODUCCIÓN DEL CONECTOR RÁPIDO

1) el diseño y la producción

Innovadores, seguros y rápidos, nuestros accesorios de conexión rápida hechos de material sintético son adecuados para la mayoría de las líneas de transporte de medios. Ya sea combustible, vapor de aceite, refrigeración por agua y líneas de transporte de aire. Ofrecemos la idea de medios de conexión. Estos conectores rápidos son especialmente adecuados para combinar con el sistema de tuberías automotrices.

El diseño y la producción del conector rápido están estrictamente de acuerdo con SAE J2044-2009. Especificaciones de acoplamiento de conexión rápida para combustible líquido y sistemas de vapor o emisiones. Si el producto no satisface las necesidades del cliente, podemos diseñar y fabricar de acuerdo con los requisitos del cliente. La estructura enchufable y de autobloqueo permite conectar y desconectar de manera más rápida y fácil. El espacio requerido para la operación es solo el ancho de un dedo en ambos lados. Estas características aseguran que el conector más rápido puede ser una disposición de alta densidad y un aumento en la flexibilidad de diseño del cliente.

2) Seguridad del conector rápido

Conector rápido con anillos de sellado dobles estructura de sellado radial, juntas tóricas de goma modificadas utilizadas, principalmente para fluidos La química física, personalizada, antienvejecimiento, corrosión e hinchazón; Las juntas tóricas externas están separadas por el anillo separador intermedio. Espacio correspondiente en los dos anillos de sellado, no se produce la unión del sustrato de goma, se utilizan las juntas tóricas externas de caucho sintético, propiedades mecánicas aumentadas. Prevenir el envejecimiento del aire. El anillo de sellado y el anillo espaciador a través del anillo exterior del dispositivo de sujeción elástico firmemente sujeto en la carcasa no provocará fenómenos tales como la caída del anillo y el desplazamiento. Se garantiza una gran seguridad de sellado.

3)Mmaterial de conector rápido

4) entorno de trabajo del conector rápido

Sistemas de suministro de gasolina y diesel, sistemas de suministro de etanol, metanol o gas natural o sus sistemas de ventilación de vapor o de control de emisiones evaporativas

5) Conecte y desconecte el método de funcionamiento del conector rápido

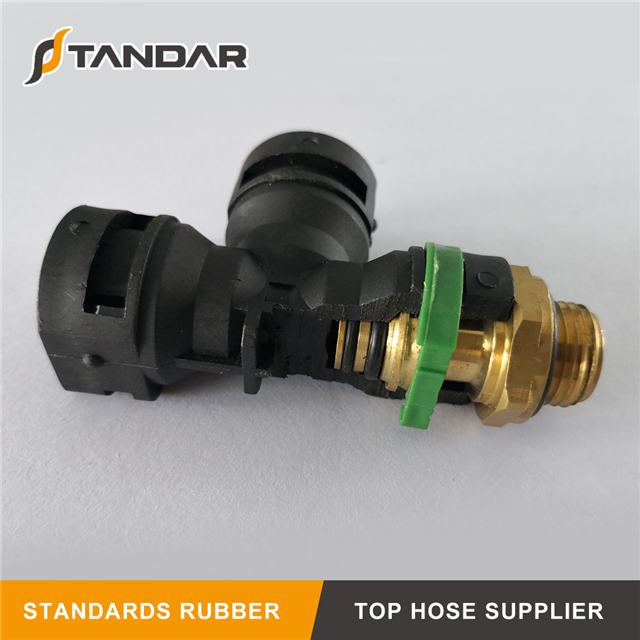

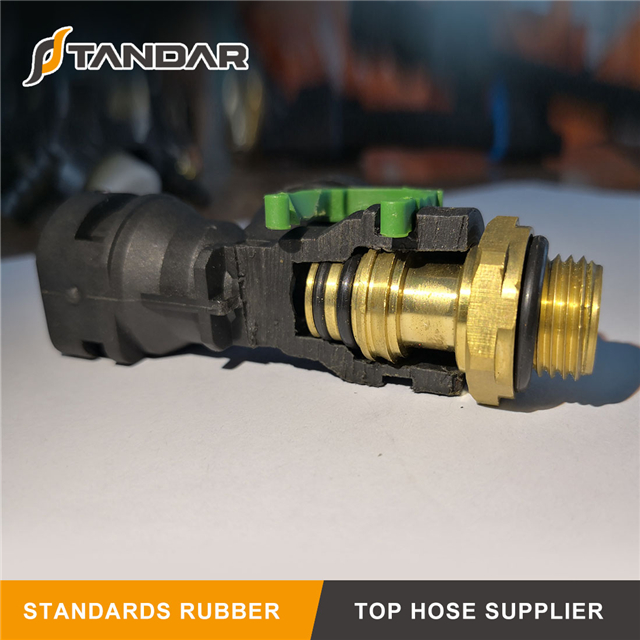

El conector rápido se compone de cuerpo, junta tórica, junta tórica exterior, anillo separador, anillo de fijación y resorte de bloqueo. Cuando una pieza final del tubo de acoplamiento inserta el conector, ya que el resorte de bloqueo tiene cierta elasticidad, ate el sujetador de clip para conectar dos conectores y luego tire hacia atrás para asegurar una conexión completa.；Reparar o quitar el conector rápido es la diferencia. primero avance, presione el conector macho y presione el botón de clip, bloquee la expansión, puede extraer fácilmente el conector；tenga en cuenta，Se debe utilizar la 30a lubricación con aceite pesado SAE antes de volver a colocar

El paso de inserta el conector

El paso de inserta el conector
