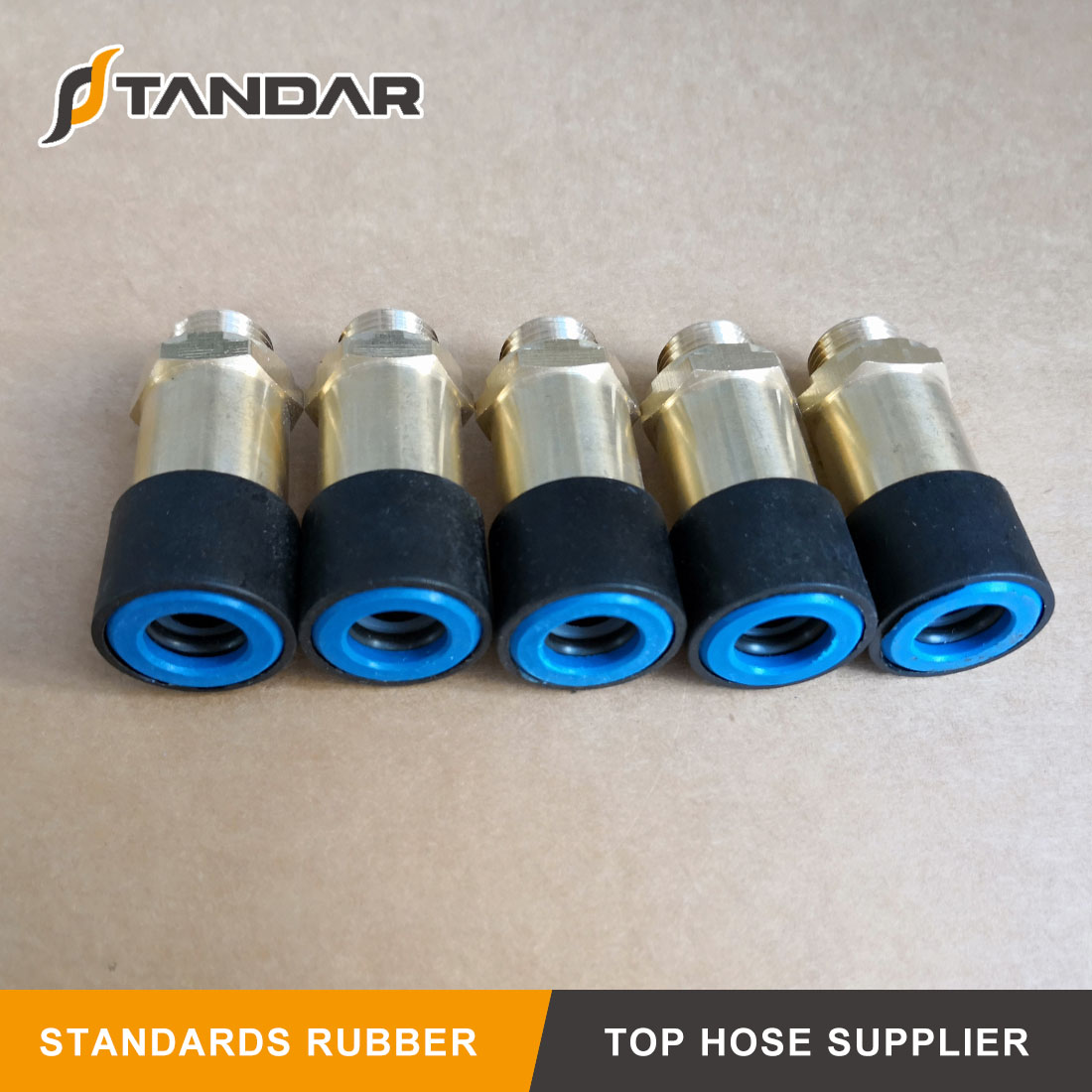

Manguera de PA de acoplamiento rápido de nylon de latón del automóvil para el sistema neumático
Acoplamiento de sistema neumático automotriz
Standards Rubber, en cooperación con los principales fabricantes de vehículos comerciales, ha desarrollado y producido un sistema de acoplamiento de aire basado en material compuesto y latón. El sistema de acoplamiento del sistema neumático está desarrollado para su uso con tubos de poliamida y Hytrel para los circuitos de aire comprimido en vehículos comerciales, y cumple con todos los requisitos globales.
Número de serie | Tipo | TAMAÑO DEL TUBO | A | B | L | S | OEM |
1 | tuberculosis—6x1-1 / 8\" | 6x1-1 / 8\" | Φ6 | 1/8\" | 47 | 18 | 901-06-049 |
2 | tuberculosis—6x1-M12x1.5 | 6x1- M12x1.5 | Φ6 | M12x1.5 | 47 | 18 | 901-06-012 |
3 | tuberculosis—8x1-1 / 8\" | 8x1-1 / 8\" | Φ8 | 1/8\" | 47 | 18 | 901-08-059 |
4 | tuberculosis—8x1-M12x1.5 | 8x1- M12x1.5 | Φ8 | M12x1.5 | 47 | 18 | 901-08-012 |
5 | tuberculosis—8x1-M14x1.5 | 8x1- M14x1.5 | Φ8 | M14x1.5 | 47 | 18 | 901-08-014 |
6 | tuberculosis—8x1-M16x1.5 | 8x1- M16x1.5 | Φ8 | M16x1.5 | 47 | 22 | 901-08-016 |
7 | tuberculosis—8x1-M18x1.5 | 8x1- M18x1.5 | Φ8 | M18x1.5 | 47 | 24 | 901-08-018 |
8 | tuberculosis—8x1-M22x1.5 | 8x1- M22x1.5 | Φ8 | M22x1.5 | 47 | 28 | 901-08-022 |
9 | tuberculosis—10x1.25-M14x1.5 | 10x1.25- M14x1.5 | Φ10 | M14x1.5 | 47 | 18 | 901-10-014 |
10 | tuberculosis—10x1.25-M16x1.5 | 10x1.25- M16x1.5 | Φ10 | M16x1.5 | 47 | 22 | 901-10-016 |
11 | tuberculosis—10x1.25-3 / 8\" | 10x1.25-3 / 8\" | Φ10 | 3/8\" | 47 | 22 | 901-10-051 |
12 | tuberculosis—10x1.25-M18x1.5 | 10x1.25- M18x1.5 | Φ10 | M18x1.5 | 47 | 24 | 901-10-018 |
13 | tuberculosis—10x1.25-M22x1.5 | 10x1.25- M22x1.5 | Φ10 | M22x1.5 | 47 | 28 | 901-10-122 |
14 | tuberculosis—12x1.5-M16x1.5 | 12x1.5- M16x1.5 | Φ12 | M16x1.5 | 47 | 22 | 901-12-016 |
15 | tuberculosis—12x1.5-M18x1.5 | 12x1.5- M18x1.5 | Φ12 | M18x1.5 | 47 | 24 | 901-12-018 |
16 | tuberculosis—12x1.5-3 / 8 \" | 112x1.5-3 / 8 \" | Φ12 | 3/8 \" | 47 | 22 | 901-12-051 |
17 | tuberculosis—12x1.5-M22x1.5 | 12x1.5- M22x1.5 | Φ12 | M22x1.5 | 47 | 28 | 901-12-022 |
18 | tuberculosis—14x1.5-M16x1.5 | 14x1.5- M16x1.5 | Φ14 | M16x1.5 | 47 | 22 | 901-14-016 |
19 | tuberculosis—14x1.5-M18x1.5 | 14x1.5- M18x1.5 | Φ14 | M18x1.5 | 47 | 24 | 901-14-018 |
20 | tuberculosis—14x1.5-M22x1.5 | 14x1.5- M22x1.5 | Φ14 | M22x1.5 | 47 | 28 | 901-14-022 |
21 | tuberculosis—16x2-M18x1.5 | 16x2- M18x1.5 | Φ16 | M18x1.5 | 47 | 24 | 901-16-018 |
22 | tuberculosis—16x2-M22x1.5 | 16x2- M22x1.5 | Φ16 | M22x1.5 | 47 | 28 | 901-16-022 |
23 | FT — 16x2-M16x1.5 | 16x2- M16x1.5 | Φ16 | M16x1.5 | 47 | 24 | 901-16-016 |
1)El sistema de acoplamientos del sistema neumático cuidadosamente desarrollado, madurado y considerado consta de los siguientes elementos:
• Acoplamientos push-in
• Gira cobre
• Acoplamientos de mamparo
• Bloques de construcción
• Rotolock
• Puntos de prueba
• pezones de manguera,conector de la manguera
•Accesorios
2)Esta nueva generación de acoplamientos, basada en materiales compuestos en combinación con tecnología de acoplamiento líder.Los componentes de latón aseguran la integridad estructural en áreas altamente estresadas.Un sistema global que cumple diferentes filosofías de ingeniería en aplicaciones de camiones, autobuses, remolques y todo terreno..
Características y beneficios:
• Flexibilidad de diseño.
• Liberación total
• seguridad integrada
• Reducción de costos del sistema
• Un sistema global
• Hasta un 83% de reducción de peso
3)Fotos de campo de aplicación deAcoplamiento de sistema neumático
Uso de acoplamiento de sistema neumático en camiones
Uso de acoplamiento de sistema neumático en camiones
Uso de acoplamiento de sistema neumático en camiones
¡Damos la bienvenida sinceramente a los socios de todo el mundo que nos visiten para una cooperación de beneficio mutuo!
