PA12 5/16" 7.89mm Codo de Conector para tubería de combustible

1.Tipo: 7.89mm Codo de Conector para tubería de combustible,5/16" Codo de Conector para tubería de combustible
2. Material: PA66+GF30
3. Medio: gasolina, diesel, aire, agua, vapor de aceite
4. tamaño: 7.89 mm
5. Estándar: SAE J2044
6. Peso: 7-10G
7. Presión de trabajo: 5-7Bar
8. Temperatura de trabajo: -40-115 ℃, corto tiempo 150 ℃
9. Tipo de motor: sistema de combustible del motor
Estado de Disponibilidad:
Cantidad:
  • 7.89mm Codo de Conector para tubería de combustible
  • STANDARD
  • 39174000


PA12  5/16" 7.89mm Codo de Conector para tubería de combustible



1.Especificación

Escribe:

7.89mm Codo de Conector para tubería de combustible,5/16" Codo de Conector para tubería de combustible

Material: PA12+GF30
Medio : Gasolina, diesel, aire, agua, vapor de petróleo
Tamaño: 7.89 mm (5/16 pulgadas)
Estándar: SAE J2044
Peso: 7-10 g
Presión laboral: 5-7 bar
Temperatura de trabajo : -40-115 ℃, corto tiempo 150 ℃
Tipo de motor: Sistema de combustible del motor

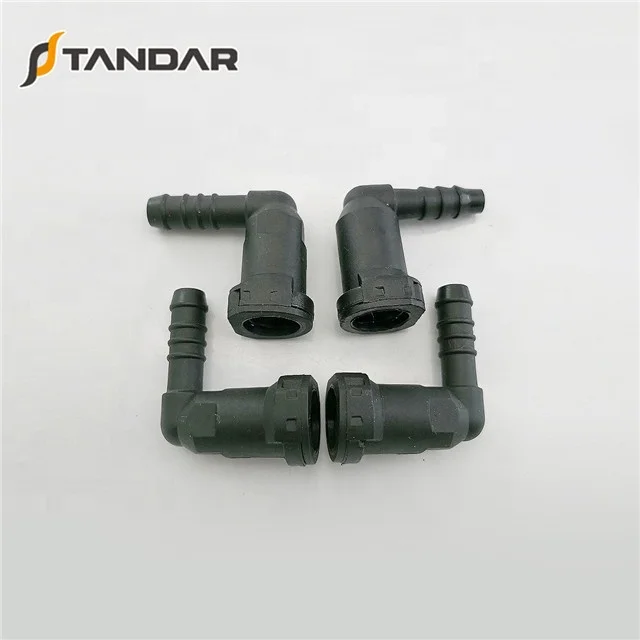

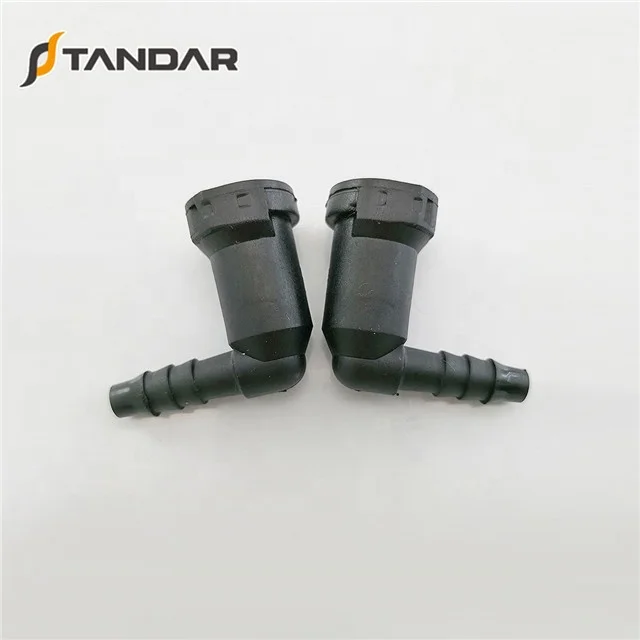

Conector rápido de combustible (41) .jpgConector rápido de combustible (40) .jpg





2. Característica:


Resistir alta temperatura.
Durable y de alta calidad.
Asamblea ligera y rápida sin herramienta.
Reducción de tiempo y costo Asamblea del robot posible.
Método de construcción compacto.Monta en condiciones de instalación extremadamente cerca posibles.
El sello integrado hermético óptima.
Un reemplazo perfecto para el mercado de accesorios.

3.Estructura:

Conector rápido con anillos de sellado doble estructura de sellado radial, juntas tóricas de goma modificadas utilizadas,

Principalmente para el fluido, la química física, la costumbre, el antienvejecimiento, la corrosión y la hinchazón;

Las juntas tóricas externas están separadas por el anillo espaciador intermedio. Espacio correspondiente en los dos anillos de sellado,

No se produce unión de sustrato de goma, las juntas tóricas de caucho sintéticas exteriores utilizadas.

Aumento de propiedades mecánicas. prevenir el envejecimiento del aire.

Anillo de sellado y anillo espaciador a través del anillo exterior del dispositivo de sujeción elástica de forma segura

En el caparazón no dará como resultado fenómenos como el anillo se cae y cambia. Se garantiza la gran seguridad del sello.





4. Conexión y desconexión del método de operación:

El conector rápido está formado de cuerpo,  junta tórica enterno, junta tórica exterior, anillo espaciador, anillo de seguridad y resorte de bloqueo.

Cuando una pieza de extremo del tubo de apareamiento inserta el conector, ya que el resorte de bloqueo tiene una cierta elasticidad.

Ate el pinza sujetar para conectar dos conectores y luego retrasa para asegurar la conexión completa.

Para que el conector rápido sea diferente. Repare la móvil siempre que el primero avance el conector macho y luego prensa el pestillo.

En ambos extremos del botón de pinza, la expansión de bloqueo, puede extraer fácilmente el conector.

Vuelva a colocar la lubricación delantera SAE30  petróleo pesado debe usarse.



Método de operación.jpg


5. Aplicación:

Conexión para la línea de combustible automotriz, sea en forma para todo tipo de automóviles y vehículos comerciales.
Sistemas de entrega de combustible de gasolina y diesel, etanol, metanol o sistemas de suministro de gas natural,
o su ventilación de vapor o sistemas de control de emisiones evaporativas.


Aplicación de combustible rápido conector.jpg



6. Datos técnicos:

Conector rápido de combustible Dibujo Escribe Tamaño del tubo A B C D L
Conector rápido de combustible.png Dibujo.png 7.89-5x3 5x3 5.8 3 8.3 20.5 46
7.89-6x4 6x4 5.8 3 8.3 20.5 46
7.89-8x6 8x6 9 5 8.4 20 46
7.89-10x8 10x8 11 6 8.4 20.5 53.5
7.89-12x10 12x10 12.5 8 8.4 20.4 52
7.89-15x12 15x12 13.7 9 8.4 20.4 50
Conector rápido de combustible Dibujo Escribe Tamaño del tubo A B C D L1 L2
Conector rápido de combustible2.png Dibujo2.png 7.89-5x3 5x3 6 3 8.3 21 24 31.5
7.89-6x4 6x4 6 3 8.3 21 24 31.5
7.89-8x6 8x6 9 5 8.3 20.2 27 36
7.89-10x8 10x8 11 6.5 8.3 21 28.8 36
7.89-12x10 12x10 12.8 8 8.3 21 28.8 36
7.89-15x12 15x12 14.5 9.2 8.3 21 28.8 36




Embalaje:


Conector rápido para tubo de combustible de 100 pcs o conector rápido para manguera de combustible de 5 pcs
PE Bag + Carton o según los requisitos de los clientes




Transporte:


Envío por mar/aire/mensajero (FedEx/DHL/TNT/UPS/China Post) de acuerdo con sus solicitudes.
Enviar los productos al almacén de su agente chino también es viable.

Envío 2.png

Sobre nosotros:

Shijiazhuang Standards Rubber Products Co., Ltd. es un proveedor de soluciones totales altamente profesionales de productos de transferencia de fluidos automotrices en China.
Nuestros productos incluyen el conjunto de la tubería de combustible, la tubería de fuga de diesel, el conjunto de la tubería SCR, el conjunto de la tubería de suministro de combustible de inyección,
Conjunto de manguera de goma, radiador de silicona, mangueras de aire y vacío, etc.
Con un amplio uso en vehículos automotrices, comerciales, barcos, trenes, maquinaria de ingeniería, equipos agrícolas, etc.
Tenemos nuestra propia base de producción en Hengshui y Hangzhou City.
Nos hemos especializado en este campo durante más de 15 años y expandimos negocios internacionales desde 2012.
Siempre estamos dedicados a la producción de mangueras/tuberías de automóviles y ensamblaje en alta calidad,
Los productos se están exportando al mundo, incluidos los Estados Unidos, Europa, Medio Oriente, América del Sur, África y las naciones del sudeste asiático.
Sobre nosotros (1) .jpg        Sobre nosotros (2) .jpg

Alcance del negocio:

Conectores rápidos
Acoplamiento neumático
Tubo de línea de combustible
Conjunto de tubo de tubería de urea /SCR AdBlue Tube
Manguera de retorno de tubería de fuga diesel

Por qué elegirnos:

Muchos años de experiencia en la industria de autopartes.
Diseño del equipo para el desarrollo de nuevos productos
Tener más de 200 moldes
Muestras gratuitas para clientes
Control de tiempo de entrega para el pedido masivo
