SAE 7.89mm Conector rápido para manguera de DEF

1.estructura:
Medio: gasolina, diesel, aire, agua, vapor de aceite.
Estándar: SAE J2044
Presión de trabajo: 5 bar (72 psi)
Presión de trabajo en vacío: -0.55bar (-7.2psi)
Temperatura de trabajo: -40-115 ℃, poco tiempo 150 ℃
Característica: montaje rápido sin herramienta -> reducción de tiempo y costo
posible ensamblaje del robot -> procesos automatizados
Embalaje: 100 unidas / bolsa
Estado de Disponibilidad:
Cantidad:
  • Conector rápido SCR

  • STANDARD

  • 39174000


SAE 7.89mm Conector rápido para manguera de DEF


1)El diseño y la producción del conector rápido SCR


Innovadores, seguros y rápidos, nuestros accesorios de conector rápida hechos de material sintético son adecuados para la mayoría de las líneas de transporte de medios. Ya sea combustible, vapor de aceite, refrigeración por agua y líneas de transporte de aire. Ofrecemos la idea de medios de conexión. Estos conectores rápidos son especialmente adecuados para combinar con el sistema de tuberías automotrices.El diseño y la producción del conector rápido están estrictamente de acuerdo con la especificación de acoplamiento de conector rápida SAE J2044-2009 para sistemas de combustible líquido y vapor o emisiones. Si el producto no satisface las necesidades del cliente, podemos diseñarlo y fabricarlo de acuerdo con los requisitos del cliente. La estructura de bloqueo y sellado automático permite conectar y desconectar de manera más rápida y fácil. El espacio requerido para la operación es solo el ancho de un dedo en ambos lados. Estas características aseguran que el conector más rápido puede ser una disposición de alta densidad y un aumento en la flexibilidad de diseño del cliente


3Ddibujo

Dibujo 2D

图片 A

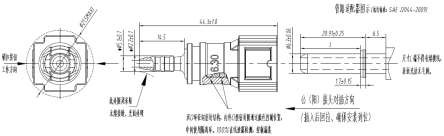

图片 E

图片 B

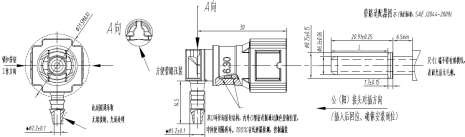

图片 F

图片 C

图片 G

图片 D

图片 H


2.Seguridad del conector rápido SCR


Conector rápido con anillos de sellado dobles estructura de sellado radial, juntas tóricas de goma modificadas utilizadas, principalmente para fluidos de química física, personalizada, antienvejecimiento, corrosión e hinchazón; las juntas tóricas externas están separadas por el anillo separador intermedio. Espacio correspondiente en los dosanillo de sellado, no se produce la unión del sustrato de goma, se utilizan las juntas tóricas externas de goma sintética, propiedades mecánicas aumentadas. Prevenir el envejecimiento del aire. El anillo de sellado y el anillo espaciador a través del anillo exterior del dispositivo de sujeción elástico firmemente sujeto en la carcasa no provocará fenómenos tales como la caída del anillo y el desplazamiento. Se garantiza una gran seguridad de sellado

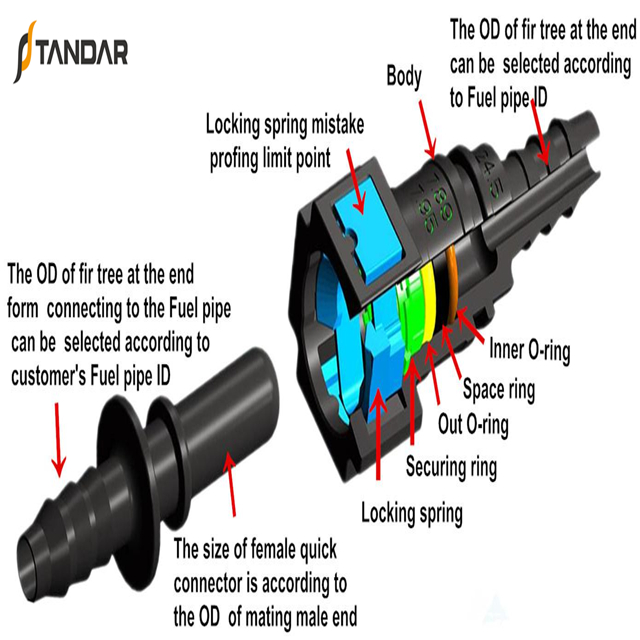

Conector rápido de línea de combustible



3. Material del conector rápido SCR


Partes

Material

Proveedor

Aplicación

Cuerpo

PA12 GF30

ARKEMA

EVONIK

Combustible


PA66 GF30 / 35

BASF

DUPONT

Vapor de combustible


PA6 / 6T GF25

BASF


Combustible HT


PA9T GF30

KURARAY


Combustible HT

Resorte de bloqueo

PA11

ARKEMA


Combustible


PA66

BASF

DUPONT

Combustible, vapor

Anillo de seguridad

PA12 GF30

ARKEMA

EVONIK

Combustible, vapor, urea, aire acondicionado, sistema de dirección asistida


PA6 / 6T GF30

BASF


Combustible HT


PA66GF 30/35

BASF


Vapor de combustible

Anillo o

FKM / FVMQ /

HNBR / AEM

HUTCHINS ON

GMORS

Sistema de dirección asistida de combustible, vapor, urea, aire acondicionado



4)Ambiente de trabajo de conector rápido SCR


Sistemas de suministro de gasolina y diesel, sistemas de suministro de etanol, metanol o gas natural o sus sistemas de ventilación de vapor o de control de emisiones evaporativas.


Presión laboral

5 bar (72 psi)

Presión laboral

en vacío

-0.55bar (-7.2psi)

Temperatura de trabajo

-40-115 ℃, poco tiempo 150 ℃


5. TEl tipo de botón y abeto


5.1

perotonelada

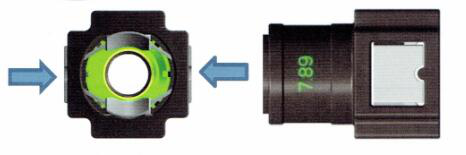

图片 J

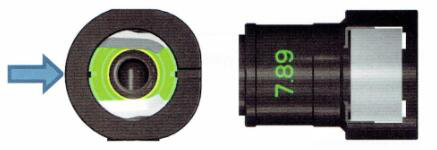

图片 K

Dos botones

Un botón

5.2

abeto

图片 L

图片 M

图片 N

图片 O

La forma final del abeto con o sin junta tórica Conecte el tubo de nylon - tamaño del tubo de 3. 35X4. 5 a 14. 35X16 35

Forma final con o sin líneas elásticas Conecte la manguera de goma, tamaño de manguera de ID 3 a 16 mm


6)Método de operación de Conectar & Discnectar de SCR Connetor rápido


El conector rápido se compone de cuerpo, junta tórica, junta tórica exterior, anillo separador, anillo de fijación y resorte de bloqueo. Cuando una pieza final del tubo de acoplamiento inserta el conector, ya que el resorte de bloqueo tiene cierta elasticidad, sujetador de clip de corbata para conectar dos conectores juntos, y luego tire hacia atrás para asegurar una conexión completa. reparar o quitar el conector rápido es diferente, primero avance empuje el conector macho y presione el botón de clip, bloquee la expansión, puede extraer fácilmente el conector,tenga en cuenta,SAE 30 pesado aceite de lubricación se debe utilizar antes de volver a colocar.

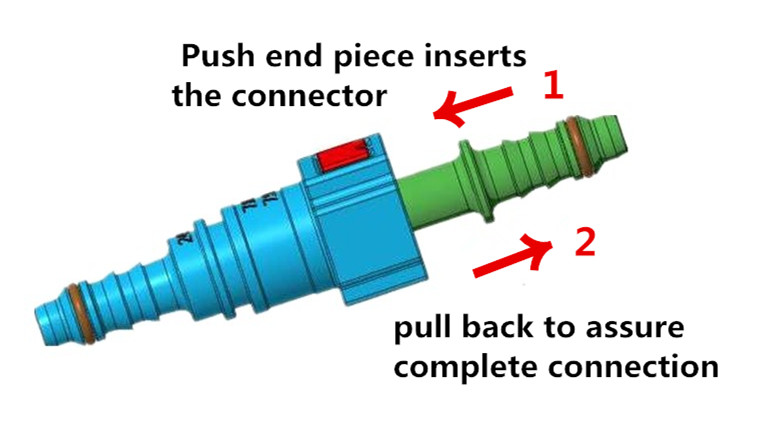

图片 P 图片 Q

El paso de inserta el conector  El paso de quitar el conector

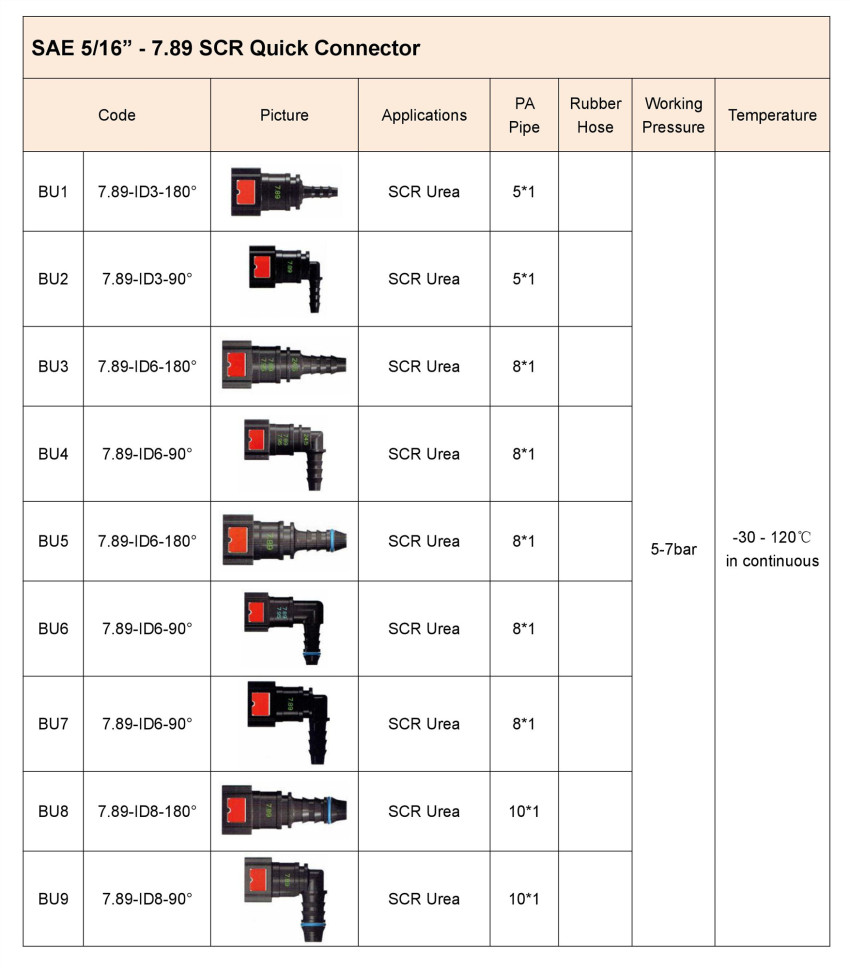

7)Datos técnicos de SCR Conector Rapido

Conector rápido SCR
